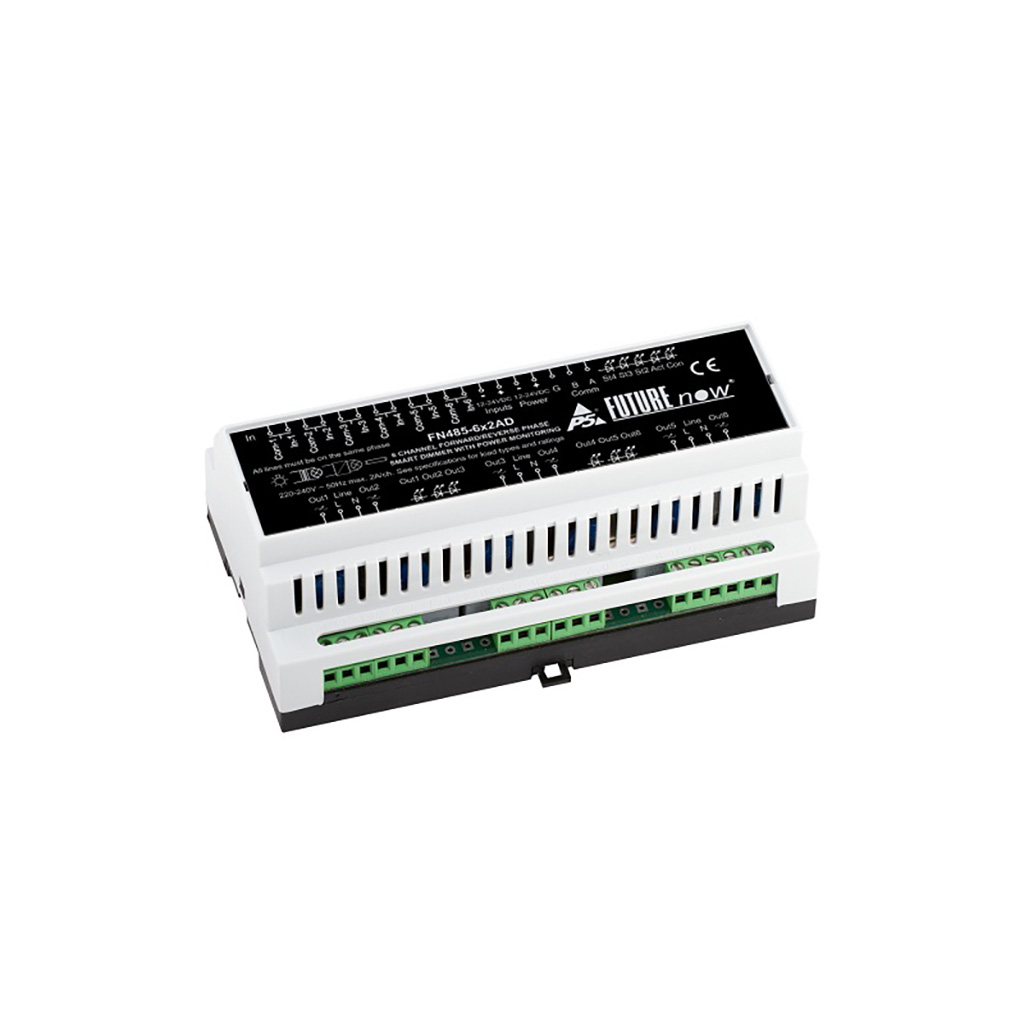

Контроллер FN485-6x2AD: 6-канальный интеллектуальный диммер, «все в одном», может управлять осветительными нагрузками, подключенными прямо к его выходам

Описание:

6-канальный интеллектуальный диммер с шиной FN485 P5 FN485-6x2AD

6-канальный интеллектуальный диммер с шиной FN485, который может работать как в режимах переднего, так и заднего фронта. С его помощью можно регулировать яркость или переключать все типы нагрузки, будь то резистивная, емкостная или индуктивная. Он также измеряет потребляемую мощность выходов.

В отличие от многих представленных на рынке решений по регулируемому диммированию, в которых используется комбинация низковольтного блока и силового диммера, FN485-6x2AD представляет собой диммер «все в одном», который может управлять осветительными нагрузками, подключенными прямо к его выходам.

Поскольку диммер может работать как в режиме затемнения по задней, так и по передней кромке, поддерживаются почти все типы легких нагрузок.

В дополнение к выходам, диммерный модуль FN485-6x2AD также имеет локальные входы для ручного управления, предлагая автономную работу. Это также повышает надежность, поскольку работа выходов через входы не зависит от контроллера. Ручные входы обычно подключаются к настенным выключателям мгновенного действия и работают аналогично традиционным выключателям света.

Входы также могут использоваться как независимые цифровые входы для удаленного мониторинга состояния различных датчиков, таких как утечка воды или дверных контактов, или, если они подключены к запрограммированному выходу системы безопасности, их состояние (постановка/снятие с охраны/тревога) может определяться удаленно.

Основные особенности P5 FN485-6x2AD

• Универсальный диммер
• 6 выходов для переключения и затемнения 6 цепей освещения
• 6 гальванически изолированных цифровых входов для контактных датчиков или ручного управления
• Защита от перегрева (как программная, так и аппаратная)
• Переключение любых типов нагрузки
• Регулировка яркости как по заднему, так и по переднему фронту (регулировка резистивных, емкостных и индуктивных нагрузок)
• Автоматическое определение типа нагрузки
• Переключение (включение/выключение) любых нагрузок
• Возможность объединения двух выходов для увеличения мощности
• Стандартное крепление на DIN-рейку
• Измерение напряжения, частоты, энергопотребления и температуры
• 100 уровней яркости (аппаратное разрешение 800 уровней)
• Предустановленный уровень диммирования - выходы перейдут на этот уровень при включении
• Память уровня затемнения (если предустановленный уровень затемнения установлен на ноль) - модули вызывают свой последний уровень затемнения при следующем включении
• Регулируемый минимальный и максимальный уровни затемнения
• Регулируемая скорость нарастания
• Совместимость с любыми переключателями мгновенного действия, доступными на рынке

Технические характеристики P5 FN485-6x2AD

• Тип: диммер
• Интерфейсы:
  • Выходы:
    • Тип: 6 х выходов Live
    • Нагрузка:
      • Лампы накаливания, галогенные лампы 230 В: макс. 750 Вт
      • Люминесцентные лампы и электронные трансформаторы низкого напряжения: макс. 500 Вт
      • Компактные люминесцентные лампы: макс. 400 Вт
      • Светодиоды: макс. 250 Вт
      • Все каналы вместе: макс. 3000 Вт
      • Вышеуказанные значения действительны при температуре окружающей среды 25 °C, допускается только половина значений при 40 °C.
  • Входы:
    • 6 х гальванически изолированных, шумозащитных цифровых входов общего заземления для сухих контактов или транзисторные выходы с открытым коллектором
    • Функции: назначены соответствующему выходу (Переключатель, Следование, Моностабильный, Переключатель без затемнения) или независимый
  • Соединение по шине: двухпроводная шина FN485
• Терминалы: Винтовые клеммы для провода максимум 2.5 мм²
• Питание:
  • Основная сеть: 9-24 В постоянного тока, макс. 50 мА при 12 В
  • Линейная клемма: 220-240 В +/-10% переменного тока, 50/60 Гц, макс. 15 мА при 230 В
  • Входы: 9-24 В постоянного тока, макс. 30 мА при 24 В
• Рабочая температура: 0 - 40 ?C
• Размеры (ШхВхГ): 157 х 86 х 57 мм (ширина блока 9 DIN)
• Вес: 0.48 кг
